| 是否进口：否 | 产地：河南许昌 | 加工定制：否 |
| 品牌：许继 | 型号：WCB-821C | 货号：021 |
| 额定电压：220/110V | 断开容量：1 | 额定电流：5/1A |
| 绝缘耐压测试：9Vac /m | 产品认证：ccc | 最小包装数：1 |
| 订货号：021 | 物料编号：021 | 是否跨境货源：否 |

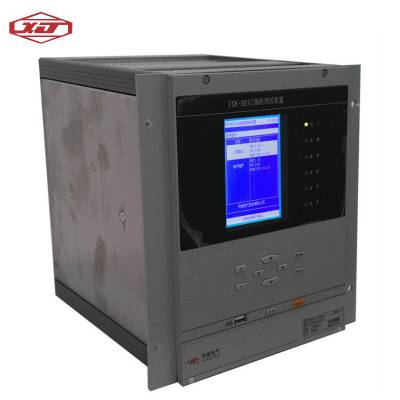

WCB-821C许继WCB-821C微机综保
WCB-821C许继WCB-821C微机综保
WCB-820系列微机厂用变保护装置主要适用于3～10kV电压等级小电流接地系统或小电阻接地系统中的厂用变、所用变或接地变的保护。
1.1.功能配置：请参看表1-1
WCB-821C许继WCB-821C微机综保
表1-1：功能配置
功能名称 | WCB-821 | WCB-822 | |
保护功能 | 两段过流保护 | √ | |
三段定时限复合电压闭锁过流保护 | √ | ||
非电量保护 | √ | √ | |
高压侧三段零序过流保护 | √ | √ | |
低压侧三段零序过流保护 | √ | √ | |
TV断线告警 | √ | √ | |
高压侧正序反时限过流保护 | √ | ||
过负荷保护 | √ | ||
零序过压保护 | √ | ||
低电压保护 | √ | ||
两段定时限负序过流保护 | √ | ||
低压侧零序反时限过流保护 | √ | ||
测控功能 | 遥信开入采集、装置遥信变位、事故遥信 | √ | √ |
正常断路器遥控分合、小电流接地探测遥控分合 | √ | √ | |
P、Q、IA、IC、Uab、Ubc、Uca、f等模拟量的遥测 | √ | √ | |
开关事故分合次数统计及事件SOE等 | √ | √ | |
故障录波 | √ | √ | |
4路脉冲输入 | √ | √ |
WCB-821C许继WCB-821C微机综保
1.1.主要特点
a. 加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上运行。
b. 集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
c. 采用32位DSP作为保护CPU，配置大容量的RAM和Flash Memory；数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
d. 采用16位A/D作为数据采集，数据采集每周24点，保护测量精度高。
e. 采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
f. 可独立整定8套保护定值，定值区切换安全方便。
g. 大容量的信息记录：可保存不少于100个***近发生的历史报告,可带动作参数，掉电保持，便于事故分析。
h. 采用DL/T667-1999规约，设有RS-485通信接口；组网经济、方便,可直接与微机监控或保护管理机联网通讯。
WCB-821C许继WCB-821C微机综保
2. 技术指标
2.1.额定数据
a. 额定直流电压: 220V或110V (订货注明)
b. 额定交流数据： 相电压 100/V
零序电压 100V
交流电流 ***或1A(订货注明)
高压侧零序电流 1A
低压侧零序电流 ***
额定频率 50Hz
c. 热稳定性：
交流电压回路： 长期运行 1.2Un
三相电流和低压侧零序电流回路： 长期运行 2In,
1s 40In
高压侧零序电流回路： 长期运行 2A
1s 40A
